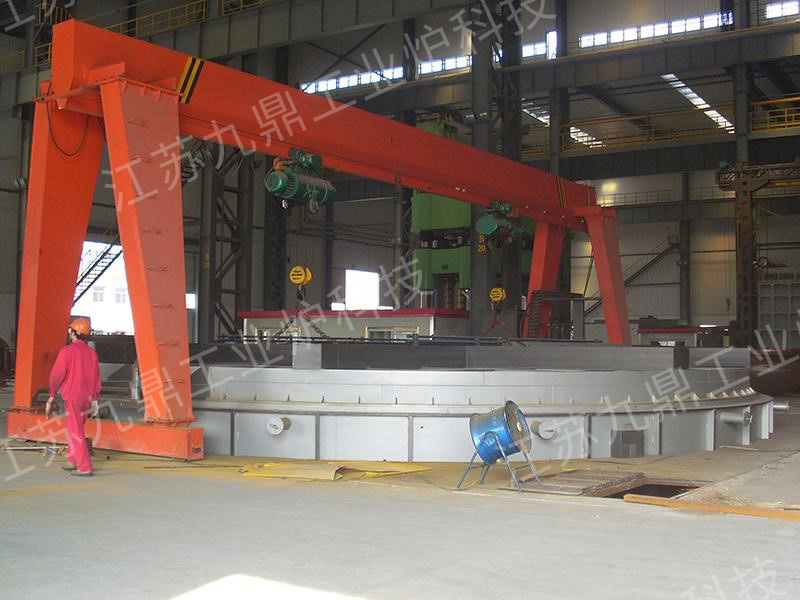

大型井式電阻爐爐蓋殼體亦用鋼材焊接成形,內用耐高溫硅酸鋁耐火纖維 針刺毯疊壓成形,下部用耐熱不銹鋼絲網 及耐熱不銹鋼圓鋼 固定。
井式電阻爐結構與一般井式爐相同,由爐體、爐蓋、加熱元件、裝料筐、吊架和溫控系統等組成。 爐體外殼用鋼材焊接成圓桶狀,內用0.6g/cm3超輕質節能耐火磚砌筑成豎井式爐膛,承重部位和易碰撞部位用重質耐火磚砌筑,且砌筑時泥漿中摻入適量水玻璃,提高爐襯結構強度,保溫層采用硅酸鋁耐火纖維、石棉板、硅藻土保溫磚復合結構,提高爐體保溫性能,降低爐壁溫升。 該結構既可提高爐蓋保溫性能,又減輕了爐蓋重量,有利于爐蓋的啟閉。爐蓋的啟閉是通過行車起吊來進行的。 爐蓋與爐體的密封是通過密封槽來進行的,使用時密封槽一次注滿清潔干河砂(或砂棉)即可,不必每爐添加。 電爐分兩個加熱區域,每區功率60kW,分別采用YY接法。因該電爐直徑較大,為提高爐溫均勻性,特在爐底布置了加熱元件。加熱元件的材質為0Cr25Al5合金絲,繞制成螺旋狀,擱置在爐絲擱磚上,并用定制插口擱磚固定,防止其脫出擱磚。 裝料筐擱置在爐膛底座上,材質為1Cr18Ni9Ti不銹鋼板,上部四周亦有密封槽,可與裝料筐蓋配合密封。裝料筐蓋亦用1Cr18Ni9Ti不銹鋼板焊接成形。 為防止裝料筐進出爐膛時以及爐蓋的啟閉時碰撞爐口砌體,特地爐口設置了一個1Cr18Ni9Ti不銹鋼制作的防護圈,延長爐口砌體的使用壽命。 吊架是供起吊被加熱元件之用,亦用鋼材焊接成形。 種類井式電阻爐有很多種類,用途也較為廣泛,主要工作在自然氣氛或保護氣氛中,對較長金屬工件(桿類、長軸類)進行熱處理或燒結。 井式電阻爐以圓柱形居多,因爐體較長,為了裝出工件操作方便,大中型井式電阻爐通常安裝在地坑中,只有部分露在地面之上。圖二是外加熱井式電阻爐的結構示意圖,爐外殼由鋼板加工而成,爐襯結構與箱式電阻爐 相似,由隔熱耐火層和保溫層組成。根據工作溫度的不同,分為高溫、中溫和低溫井式電阻爐,各采用不同的爐襯材料。有的井式電阻爐為了減小體積,爐體和爐蓋均采用水冷方式,這種爐子沒有耐火層和保溫層,采用金屬材料做隔熱屏,其能量消耗要比采用保溫材料 做成的爐襯大得多。 1)檢查井式電阻爐的爐門或爐蓋旁閉市的限位開關,應保證爐門或爐蓋起動后,主回路斷電。 2)井式電阻爐在使用前應保證電源接頭接觸良好。電源線絕緣符合要求。 3)控制氣氛電阻爐配備的氣體流量計 和壓力表,要指示準確且靈敏。 4)通入易燃氣氛的電阻爐,要具備爐溫低于760ºC的報警和必要的聯鎖裝置,以避免爆炸。 5)爐體的接地螺栓要牢固可靠。 6)通水冷卻的井式電阻爐應安裝水溫、水壓和流量繼電器,出現不正當情況即切斷主回路電源,并發出報警信號。 7)控制氣氛爐的防爆安全裝置要靈活可靠。 8)爐殼外面的裸露電熱體要有安全可靠的防護罩. 技術參數
